Стабилизаторы напряжения СТС РУСЭЛТ |

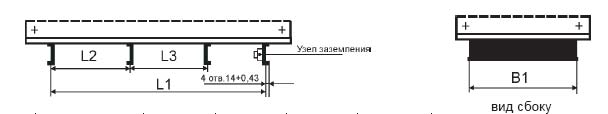

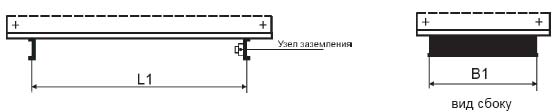

Установочные размеры стабилизаторов напряжения СТС-5 |
|||
мощность стабилизатора |
L1, мм |
B1, мм |
|
16 кВА |
410+2,0 |
295+1,6 |
|
25 кВА |
410+2,0 |
295+1,6 |
|
40 кВА |
505,5+2,2 |
335+1,8 |
|
63 кВА |
505,5+2,2 |
335+1,8 |
|
80 кВА |
695+2,5 |
420+2,2 |
|
100 кВА |
695+2,5 |
420+2,2 |
|
120 кВА |
695+2,5 |
420+2,2 |
мощность стабилизатора |
L1, мм |
L2, мм |
B1, мм |
|
160 кВА |
720+2,5 |
360+2,5 |
760+2,5 |
|
200 кВА |
720+2,5 |
360+2,5 |
760+2,5 |
|
250 кВА |
720+2,5 |
360+2,5 |
760+2,5 |
мощность стабилизатора |
L1, мм |
L2, мм |
B1, мм |
|
160 кВА |
720+2,5 |
360+2,5 |
760+2,5 |
|
200 кВА |
720+2,5 |
360+2,5 |
760+2,5 |
|
250 кВА |
720+2,5 |
360+2,5 |
760+2,5 |
Режим работы |
Характер нагрузки |
Выходное стабилизированное напряжение, В |
Коэффициент искажения синусоидальности формы кривой выходного напряжения, %, не более |
Симметричный |
cosφ2=1,0 (активная) |
линейное |
5,0 |
фазное |
6,5 |
||
cosφ2=0,7 (активно-индуктивная) |
линейное |
6,5 |
|
фазное |
8,0 |
||
Несимметричный |
cosφ2=1,0 (активная) |
линейное |
8,0 |
фазное |
10,0 |
||
cosφ2=0,7 (активно-индуктивная) |
линейное |
10,0 |
|
фазное |
10,0 |
Принцип работы стабилизатора и его составных частей описан структурной схемой: Силовым исполнительным элементом стабилизатора напряжения СТС-5 является трехфазный автотрансформатор, регулируемый перераспределением напряжения-АТРПН, который компенсирует изменения напряжения сети путем изменения коэффициента трансформации. При подаче напряжения на обмотки А-канала АТРПН работает в режиме повышения напряжения. При подаче напряжения на обмотки B-канала АТРПН работает в режиме понижения напряжения. При напряжении сети близком к номинальному происходит переключение АТРПН с режима повышения напряжения в режим понижения напряжения в середине полупериода, чем обеспечивается номинальное напряжения на выходе стабилизатора. За счет сдвига угла перехода с режима повышения на режим понижения выходного напряжения обеспечивается необходимая точность стабилизации. |
|||||||
Для компенсации реактивной мощности стабилизаторы напряжения серии СТС-5 комплектуются кондесаторной установкой компенсиции реактивной мощности. | |||||||
Наименование стабилизатора |
СТС-5-16 СТС-5-25 |
СТС-5-40 |
СТС-5-63 |
СТС-5-80 |
СТС-5-100 СТС-5-120 |
СТС-5-160 СТС-5-200 СТС-5-250 |
СТС-5-300 |
Мощность компенсатора реактивной мощности, кВАр |
5,0 |
7,5 |
12,5 |
15,0 |
25,0 |
50,0 |
75,0 |
|
Индикатор |
Маркировка |
Значение |
Первая группа цифровых индикаторов (сверху вниз) |
|||
1-й цифровой индикатор |
L1 |
выходные параметры стабилизатора по фазам A,B,C соответственно |
|
2-й цифровой индикатор |
L2 |
||
3-й цифровой индикатор |
L3 |
||
Вторая группа цифровых индикаторов (сверху вниз) |
|||
4-й цифровой индикатор |
усредненные значения линейных, фазных напряжений по всем трем фазам; частота сети |
||
5-й цифровой индикатор |
суммарные значения мощности нагрузки во всех трех фазах - активную, реактивную и полную |
||
Группа светодиодных индикаторов слева от цифровых |
|||
Светодиодный индикатор |
к |
результат измерений выражается в тысячах |
|
Светодиодный индикатор |
м |
результат измерений выражается в миллионах |
|
Правая группа светодиодных индикаторов справа от первой группы цифровых индикаторов (сверху вниз)* |
|||
1-й цифровой индикатор |
VL-N |
фазное напряжение, В |
|
2-й цифровой индикатор |
A |
ток, А |
|
3-й цифровой индикатор |
ΣA |
суммарный ток, А |
|
4-й цифровой индикатор |
W |
мощность, Вт |
|
5-й цифровой индикатор |
VAr |
реактивная мощность, ВАр |
|
6-й цифровой индикатор |
VA |
мощность, ВА |
|
На цифровом измерителе отображается значение трех параметров:
Переключение между параметрами осуществляется стрелками "влево"-"вправо" |
7-й цифровой индикатор |
P.F. |
коэффициент мощности в каждой фазе |
8-й цифровой индикатор |
kWh |
активная мощность в час, кВт*час |
|
9-й цифровой индикатор |
kVAh |
реактивная мощность в час, кВАр*ч |
|
10-й цифровой индикатор |
VL-L |
линейное напряжение, В |
|
Вторая группа светодиодных индикаторов справа от второй группы цифровых (сверху вниз)* |
|||
1-й цифровой индикатор |
VL-N |
фазное напряжение, В |
|
2-й цифровой индикатор |
VL-L |
линейное напряжение, В |
|
3-й цифровой индикатор |
Hz |
частота, Гц |
|
4-й цифровой индикатор |
ΣW |
суммарная мощность, Вт |
|
5-й цифровой индикатор |
ΣVAr |
суммарная реактивная мощность, ВАр |
|
6-й цифровой индикатор |
ΣVA |
суммарная мощность, ВАр |
|
Стрелки |
|||
"Вверх" |
↑ |
позволяют выбирать отображаемый параметр |
|
"Вниз" |
↓ |
||
"Влево" |
← |
||
Группа светодиодных индикаторов между стрелками |
|||
светодиодный индикатор |
H |
указывает, что на цифровом индикаторе отображается максимальное значение параметра |
|
светодиодный индикатор |
L |
... минимальное значение параметра |
|
светодиодный индикатор |
M |
... усредненное значение параметра |
Cтабилизатор напряжения трехфазный серии СТС-3 предназначен для обеспечения качественным электропитанием:
в бытовых и промышленных условиях, в неустойчивых электросетях, в тяжелых климатических условиях, в непрерывном режиме электроснабжения.
Применение стабилизатора напряжения серии СТС-3 значительно увеличивает срок службы электрооборудования, повышает стабильность работы электронных компонентов и исключает их повреждение из-за перепадов напряжения питания.
Преимущество стабилизатора СТС-3 заключается в одновременной стабилизации линейного (380В) и фазного (220В) напряжения в сети переменного тока с глухо-заземленной или изолированной нейтралью.
Стабилизатор напряжения СТС-5 имеет встроенный компенсатор реактивной мощности, улучшенный дизайн и удобное подключение. Микропроцессорный контроллер стабилизатора СТС-5 осуществляет мониторинг входного и выходного, фазного и линейного напряжения, выходного тока, активной и реактивной мощности нагрузки. Микропроцессорное управление в совокупности с автоматом защиты на входе стабилизатора напряжения СТС-5 образует дублированную защиту потребителей в случае выхода напряжения за пределы регулируемого диапазона и перегрузки стабилизатора. Возможно подключение стабилизатора СТС-5 к компьютеру через СОМ-порт (интерфейс RS485) для интеграции в систему электроснабжения с дистанционным управлением.
Таблица1. Основные технические характеристики
Тип стабилизатора |
Номинальная мощность, |
Рабочий (предель-ный) диапазон входного междуфаз-ного напря-жения |
Номинальное выходное стабилизированное напряжение |
Точность стабилизации напряжения при t=25 ± 10 °С для номин. (пред.) диап. вх. напр. |
КПД |
Соsф2 |
|
одновременно |
|||||||
Лин. |
Фазн. |
||||||
СТС-3-10 СТС-5-10 |
10 кВА |
323 В - 418 В (304 В - 437 В) |
380 В |
220 В |
В симметричном режиме не хуже ±1% (не хуже ±5%) В несимметричном режиме не хуже ±3% |
95,5 |
0,95 |
CТС-3-16 CТС-5-16 |
16 кВА |
96,5 |
|||||
СТС-3-25 СТС-5-25 |
25 кВА |
96,5 |
|||||
CТС-3-40 CТС-5-40 |
40 кВА |
97,0 |
|||||
CТС-3-63 CТС-5-63 |
63 кВА |
97,5 |
|||||
CТС-3-100 CТС-5-100 |
100 кВА |
98,0 |
|||||
CТС-3-160 CТС-5-160 |
160 кВА |
98,0 |
|||||
CТС-3-200 CТС-5-200 |
200 кВА |
98,0 |
|||||
CТС-3-250 CТС-5-250 |
250 кВА |
98,0 |
Стабилизация выходного напряжения осуществляется по действующему значению.
Допускаемое отклонение частоты питающей сети ± 2,5%.
Параметры стабилизатора обеспечиваются при работе в симметричных режимах от сети, при этом:
Стабилизатор допускает работу в несимметричных режимах, при которых несимметрия по току нагрузки свыше 5 до 100% или несимметрия по напряжению питающей сети свыше 2 до 10%.
Время восстановления выходного напряжения стабилизатора при работе в симметричном режиме не хуже указанного в таблице2.
Таблица 2. Время восстановления выходного напряжения.
Наименование показателя |
Номинальная мощность |
Время |
Время восстановления: при сбросе-набросе линейной нагрузки от 0 до 100% от номинальной |
10 кВА |
0,1 с |
16 - 25 кВА |
0,15 с |
|
40 - 100 кВА |
0,20 с |
|
160 - 200 кВА |
0,25 с |
|
Время восстановления: при скачкообразном изменении напряжения питающей сети к крайним значениям предельного диапазона входного напряжения. |
10 кВА |
0,2 с |
16 кВА |
0,25 с |
|
25 - 40 кВА |
0,35 с |
|
63 - 100 кВА |
0,40 с |
|
160 - 250 кВА |
0,45 с |
Коэффициент искажения синусоидальности формы кривой выходного напряжения в симметричном и несимметричном режимах в зависимости от характера нагрузки не более указаного в таблице 3.
Таблица 3. Коэффициент искажения синусоидальности формы кривой выходного напряжения.
Режим работы |
Характер нагрузки |
Наименование параметра |
|
Выходное стабилизированное напряжение, В |
Коэффициент искажения синусоидальности формы кривой выходного напряжения, %, не более |
||
Симметричный |
cosФ2=1,0 (активная) |
линейное |
5,0 |
фазное |
6,5 |
||
cosФ2=0,7 (активно-индуктивная) |
линейное |
6,5 |
|
фазное |
8,0 |
||
Несимметричный |
cosФ2=1,0 (активная) |
линейное |
8,0 |
фазное |
10,0 |
||
cosФ2=0,7 (активно-индуктивная) |
линейное |
10,0 |
|
фазное |
10,0 |

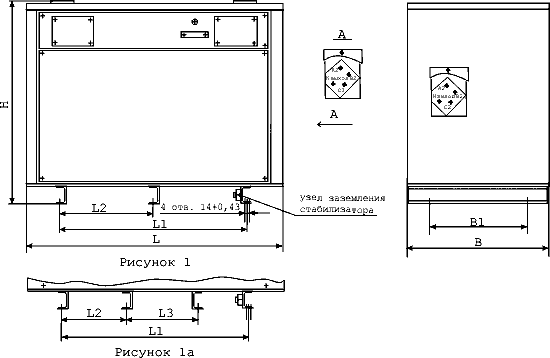

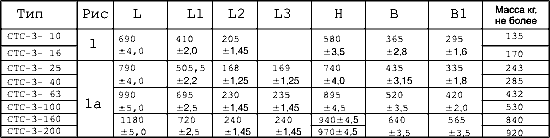

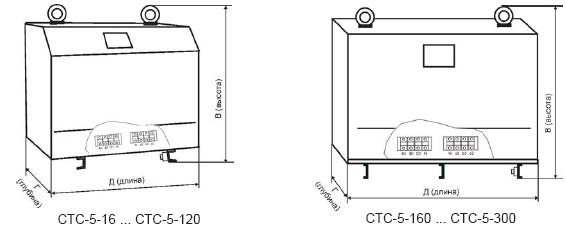

Габаритные и установочные размеры
Условия эксплуатации стабилизатора напряжения
